医用铅门的焊接技术

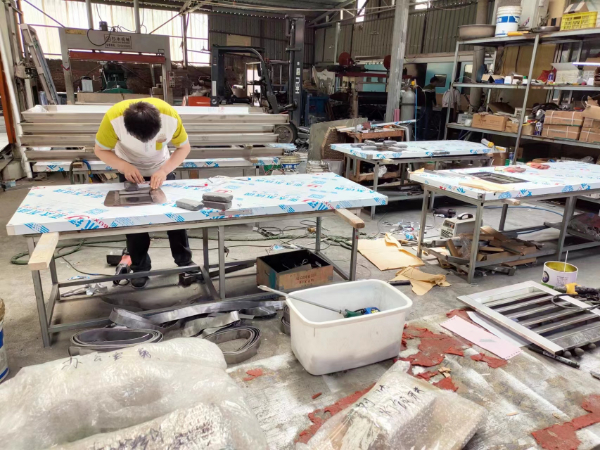

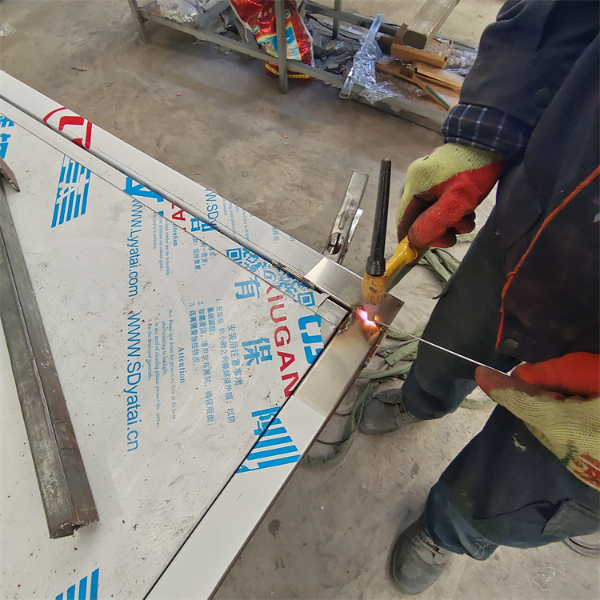

医用铅门的焊接顺序是先焊过渡层，再焊多层焊缝。 过渡层焊条采用E309L，为3±2mm直；电流90 ' 120 A；焊接速度为20英寸25厘米/分钟。首先密封医用铅门焊缝下包层与底座的连接处，然后依次停焊。焊接时，不要快速摆动或轻微摆动小丝能量焊，这样熔合比会小，从而减少基料成分对焊缝的稀释，减少脆性组织的产生。 每段750 mm为一个施工区域:首先在中间区域焊接；然后分别从左侧和右侧进行焊接，将焊接应力降到****。 控制过渡层焊道之间的温度不超过100℃以避免过热，焊缝及其周围25 mm以消除应力，并及时清除飞溅和焊渣。过渡层应焊在间隔2 mm的外表面.
一层多层焊:药皮焊条用E308L，直的32mm电流90 " 120 A；焊接速度为20 ' 2厘米/分钟。焊接时，不要摆动成轻微摆动，用较小的焊丝能量快速焊接第二过渡层。 焊接后，用不锈钢锤轻敲焊缝及其周围25 mm以消除应力，并及时清除飞溅物和焊渣，控制多层焊道之间的温度不超过100℃，多层上无划痕和电弧划痕。
